Kranar roterar medan kraft, styrsignaler, sensorfeedback, belysning, kameror och kommunikationsdata fortsätter att flöda mellan den fasta basen och den rörliga strukturen. En kransläpring - även kallad kransamlarring eller kranens roterande elektriska koppling - gör det möjligt genom att upprätthålla en kontinuerlig elektrisk bana över den roterande leden.
Välj en kransläpring efter krantyp och arbetsmiljö. En skyddad inomhus traverskran går ofta på en standardsläpring; en hamn- eller offshorekran behöver en förseglad,-korrosionsbeständig,-högströmsdesign; en magnetkran behöver en hög-strömsdesign med termisk höjd vid terminalerna. Definiera elektrisk belastning, antal kretsar, signaltyper, IP-klassificering, hålstorlek och arbetscykel innan du begär en offert.
För en enkel kran kan släpringen endast bära styrkretsar för låg-ström. För en hamnkran, offshorekran, kabelrulle eller magnetkran måste den hantera hög ström, hårt väder, vibrationer, saltexponering, dataöverföring och långa serviceintervall. Det är därför som kransläpringstillämpningar inte bör behandlas som ett generiskt katalogval - den rätta designen följer av krantyp, elektrisk belastning, signalmix, monteringsposition och miljö.
Vad är en kranslipring?
En kransläpring är en roterande elektrisk kontakt som överför kraft och signaler mellan en fast struktur och en roterande krankomponent. Den låter den övre strukturen, bommen, tornet, förarhytten, den roterande lyften, kabelupprullaren eller den svängbara plattformen svänga utan att vrida kablar.
Utan en släpring kan fasta kablar trassla ihop sig, överbelastas eller utmattas under upprepad rotation - och även fram-och-svängning av kablar med tiden. En korrekt vald släpring håller den elektriska anslutningen stabil samtidigt som den avlastar kabelspänningen vid den roterande leden. I en kran kan den bära:
- Huvudström för motorer, hissar, svängdrivenheter eller lyftmagneter
- Styrsignaler för låg-spänning, gränslägesbrytare och säkerhetskretsar
- Kodare och positionsåterkoppling
- Belysning och hjälpkraft
- RS485, CANbus, Ethernet eller andra kommunikationssignaler
- Kamera-, övervaknings- eller diagnostiska data
- Elektrisk kraft kombinerad med luft, hydraulisk eller fiberoptisk roterande transmission
Var är glidringar installerade på kranar?
Släpringen sitter där rotation och elektrisk kontinuitet möts. Den exakta positionen beror på kranens design.
Svängplattformar och roterande torn
Många kranar placerar släpringen runt svängsektionen, vridskivan eller tornet, så att den roterande övre strukturen kan dra kraft och styrsignaler från den fasta basen. Detta är vanligt i tornkranar, mobilkranar, däckskranar och roterande industriplattformar. Nyckelfrågorna är hålstorlek, monteringsutrymme, kabeldragning, vibrationsmotstånd och åtkomst till inspektion.
Förarhytter och styrsystem
Roterande hytter behöver kontinuerlig ström för lampor, reglage, displayer, HVAC, kameror och säkerhetsanordningar, och en släpring hindrar dessa kablar från att vrida sig när hytten svänger med strukturen. Här spelar signaltillförlitlighet och kretsseparation lika stor roll som strömstyrkan.
Kabelrullar och roterande lyftanordningar
Krankabelupprullare använder en släpring vid haspelnavet så att den elektriska anslutningen förblir spänningssatt när trumman rullas upp och av. Detta är vanligt i portalkranar, hamnkranar, magnetkranar och utrustning för hantering av tunga material-. Dragavlastning, kabel-utgångsriktning, tätning och driftcykel är kritiska, eftersom rullen ofta körs kontinuerligt under dammiga, våta eller-höga vibrationer.
Fältanteckning:i portkabel-upprullarsystem uppstår ofta fel vid kabelingången snarare än inuti ringkroppen - vibrationer lossar polerna och saltfukten arbetar förbi slitna packningar. Granska det gemensammaorsaker till fel på kabelrullens släpringtidigt är billigare än att diagnostisera dem i fält.
Marine Deck Crane Piedestals
Marin- och offshorekranar placerar vanligtvis släpringen i eller nära den roterande däckspiedestalen, där den är vänd mot salt, fukt, kondens, vibrationer och begränsade underhållsfönster. En vanlig släpring inomhus är i allmänhet inte lämplig här; korrosionsbeständiga-höljen, förseglade kabelförskruvningar, kondenskontroll och en lämplig kapsling bör specificeras tidigt.
Tillämpningar av kransläpring efter krantyp
Olika kranar misslyckas på olika sätt. Torn-, hamn-, luft- och offshorekranar kan alla behöva en slirring, men deras designprioriteringar skiljer sig åt.
Tornkranar
En slirring för en tornkran sitter vanligtvis i svängsektionen mellan masten och den roterande övre strukturen och bär kabinkraft, belysning, styrsignaler och övervakningsdata. De praktiska begränsningarna är kompakt installationsutrymme, ren kabeldragning, väderskydd på höjden, stabila styrsignaler och några reservkretsar för senare uppgraderingar.

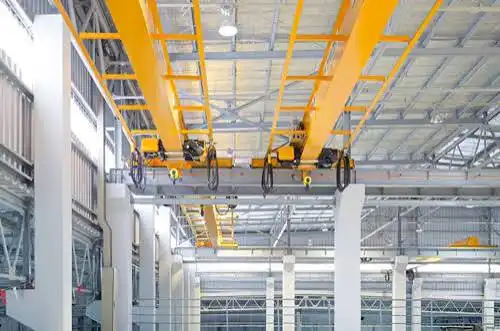

Luft- och brokranar
Trafik- och brokranar kan använda släpringar i roterande hissar, kabelrullar eller speciella lyftmekanismer, vanligtvis inomhus i fabriker, lager och monteringslinjer. Miljöexponeringen är lägre än utomhus, men driftcykel och underhållstillträde spelar fortfarande roll - och om kranen använder kodare, fjärrkontroll eller automatisk positionering blir signalkvaliteten den avgörande faktorn.
Hamn-, portal- och containerkranar
Frakt-till-landkranar, gummi-däckportaler (RTG) och räls-monterade portaler fungerar i fukt, salt, damm, vibrationer och tung elektrisk belastning. En släpring för en hamnkran bör prioritera hög-strömkapacitet, robusta terminaler, kabeldragavlastning, kapslingstätning, korrosionsbeständighet och ren separation mellan kraft- och signalkanaler.
Teknisk notering:för hamn- och portalkranar är den verkliga stressen kombinationen av saltdimma, kontinuerliga vibrationer och kabel-driftcykel -, inte en enda toppbelastning. Tätning och terminaldesign bör bekräftas mot den kombinationen, inte mot enbart märkskyltens ström.
Marin- och offshorekranar
En släpring för marin kran eller offshore kransläpring måste överleva saltstänk, kondens, vibrationer och svåra serviceförhållanden, där miljön vanligtvis har större betydelse än rotationshastigheten. Rekommenderade val inkluderar rostfria eller belagda höljen, förseglade kabelgenomföringar, korrosions-beständiga material, anti-kondensåtgärder och enkel åtkomst till inspektion. Den relevantakorrosionsskydd- för marina släpringarär värda att granska under urvalet, och offshore-projekt lägger ofta till certifiering, dokumentation och-projektspecifika tester.
Mobilkranar och roterande plattformar
Mobilkranar använder en släpring mellan den nedre bäraren och den roterande övre strukturen för att bära kraft, kontroller, sensorer, säkerhetskretsar och kommunikationssignaler. Eftersom de utsätts för stötar, vibrationer och trångt installationsutrymme bör släpringen vara mekaniskt säker, kompakt och snabb att byta ut under service.
Magnetkranar och högströms-lyftutrustning
Skrot-gårdskranar och magnetkranar behöver höga-strömkretsar för att lyfta magneter, och här räcker inte enbart strömstyrkan. Värme vid terminalerna, kabeldimensionering, ventilation av kapslingar och anslutningskvalitet avgör tillförlitligheten på lång sikt. Ett syfte-byggthög-släpringmed termisk höjd krävs vanligtvis, och leverantören bör bekräfta kontinuerlig ström, toppström, arbetscykel, ledningsstorlek, anslutningslayout och ventilation innan en design rekommenderas.
Crane Slip Ring Selection Matrix
| Typ av kran | Typisk släpringsdesign | Nyckelrisk | Vad ska bekräftas |
|---|---|---|---|
| Tornkran | Kompakt standard eller medel-drift | Ledningsutrymme och väder på höjden | Hyttlast, styrkretsar, reservringar |
| Overhead/bro (inomhus) | Standardsläpring räcker ofta | Arbetscykel; signalkvalitet om den är automatiserad | Kretsräkning, datasignaler, serviceåtkomst |
| Hamn / portal / container | Förseglad design med hög-ström | Saltdimma, vibrationer, kabel-upprullning | Kontinuerlig ström, tätning, dragavlastning |
| Marin / offshore | Korrosionsbeständig-, förseglad (ofta anpassad) | Saltspray, kondens, begränsat servicefönster | Material, IP-klassificering, certifiering och testdokument |
| Mobil kran | Kompakt, vibrationsbeständig- | Chock, trångt utrymme, frekvent service | Borrning och utrymme, montering, utbytbarhet |
| Magnet / skrotkran | Hög-ström med termisk höjd | Terminalvärme under kontinuerlig belastning | Kontinuerlig vs toppström, ledarstorlek, ventilation |
Vad en kranslipring överför: kraft, kontroll och data
En kransläpring kan bära både kraft och signaler, men den interna designen måste matcha det elektriska kravet.
Huvudström- och motorkretsar
Kraftkretsar matar lyftmotorer, svängdrev, magnetsystem, belysning och värmare. Kontinuerlig ström, spänning, kabelstorlek, terminaldesign och värmeavledning måste kontrolleras tillsammans. Ett vanligt misstag är att dimensionera ringen på toppström samtidigt som man ignorerar den jämna uppvärmningen som byggs upp under riktig krandrift.
Styrsignaler och säkerhetskretsar
Styrkretsar täcker operatörskommandon, gränslägesbrytare, nödstopp, lastövervakning, förreglingar och PLC I/O - lägre ström, men de behöver stabil kontaktprestanda. Säkerhetsrelaterade-kretsar bör granskas med krankonstruktören och elektrikern, och släpringen bör behandlas som en del av kranens elektriska system snarare än en isolerad del. För kranar omfattas det bredare elektriska systemet av den internationella standardenIEC 60204-32, som ställer krav på den elektriska utrustningen av lyftmaskiner, inklusive kraft- och styrmatare.
Kodare, sensor, Ethernet, RS485, CANbus och kameradata
Moderna kranar förlitar sig i allt högre grad på sensorer, kodare, kameror, fältbussnätverk och fjärrövervakning. Dessa signaler kan behöva skärmning, tvinnade par, impedanskontroll eller fysisk separation från hög-strömströmsringar. Tilldela inte bara "reservringar" till hög-hastighetsdata; berätta för leverantören exakt protokoll, datahastighet, kabeltyp, skärmningskrav och acceptabel signalförlust. För nätverkstrafik i synnerhet, vår guide till löpningEthernet över ett roterande gränssnitttäcker kontakt- och routingdetaljerna som skyddar länken.
Hybridkonstruktioner för elektrisk, vätske och fiberoptik
Vissa kransystem behöver mer än elektrisk överföring. En skräddarsydd enhet kan kombinera elektriska släpringar med pneumatiska roterande kopplingar, hydrauliska roterande kopplingar, fiberoptiska roterande kopplingar eller vätskepassager - användbara när kraft, data, luft, olja eller optiska signaler måste passera samma roterande gränssnitt. Hybriddesigner belönar noggrann mekanisk planering, tätning och underhållstillgång.
Hur man specificerar en kransläpring
En pålitlig kransläpring börjar med en tydlig specifikation. Bekräfta följande innan du väljer en standard eller anpassad design.
Hur man anger spänning och strömklass
Lista spänningen och strömmen för varje krets, och separera kontinuerlig ström från topp- eller startström. För tunga-kranar spelar kontinuerlig ström och värmeavledning vanligtvis mer än en kort topp.
Teknisk anmärkning:en kransläpring med hög-ström kan inte bedömas enbart på märkström. Terminalvärme, ledare-tvärsnitt, kapslingsventilation och anslutningskvalitet avgör om den överlever ett helt skifte av magnet- eller hissdrift. Två ringar med samma märkskyltström kan bete sig mycket olika under kontinuerlig belastning.
Antal kretsar och reservkanaler
Räkna varje väg som korsar den roterande leden och gruppera dem: hög-strömeffekt, kontroll, sensorer, säkerhetskretsar, data, belysning och extrautrustning. Det är vanligtvis värt att lägga till reservkretsar för senare kameror, belastningssensorer, automationsmoduler eller övervakningsenheter.
Hur man undviker signalstörningar mellan ström- och datakretsar
Hög-strömkretsar skapar elektriskt brus som kan störa låg-signaler. När motoreffekt, magneteffekt, kodare, analoga sensorer eller kommunikationsdata delar en släpring, kan designen behöva skärmning, en definierad jordningsstrategi, tvinnade par eller fysisk separation mellan kretsgrupper. Praktiskskärmningslösningar för släpringssignalerär lättare att bygga in i konstruktionsstadiet än att eftermontera efter störningar.
IP-skydd och miljötätning
Utomhuskranar behöver skydd mot regn, damm, fukt, olja och skräp; marina och offshorekranar behöver extra skydd mot korrosion och kondens. Beskriv inte kravet endast som "vattentätt". Ange mål-IP-klassificering, arbetsplats, exponeringsnivå och kabel-genomföringstyp och ange om enheten möter direkt regn, spolning, saltstänk eller damm. Själva IP-koden, och hur varje klassificering testas, definieras iIEC 60529.
Borrningsstorlek, monteringsriktning och kabelutgång
Den mekaniska designen måste matcha kranens struktur. Bekräfta genom-hålets diameter (om kablar, en axel eller hydraulledningar passerar genom mitten), ytterdiameter och höjdgränser, monteringsorientering, fläns- eller bultmönster, kabel-utgångsriktning, böjradie, installations- och demonteringsutrymme och eventuell kopplingsdosa eller koppling. En ring som passar elektriskt men inte kan installeras eller servas blir lätt dyr över sin livslängd.
Rotationshastighet, arbetscykel, vibration och temperatur
Kranar roterar långsamt jämfört med-höghastighetsmaskiner, så rotationshastigheten är ofta mindre kritisk än arbetscykel, stötar, vibrationer och tätning. En ring som används vid frekvent start-stopp, vibrationer, utomhustemperatursvängningar eller kontinuerlig svängning behöver en mer robust konstruktion än en som används ibland inomhus. Bekräfta maximal rotationshastighet, kontinuerlig eller intermittent drift, start-stoppfrekvens, stötar och vibrationer, omgivande temperaturområde, fukt- och kondensrisk och det nödvändiga serviceintervallet.
Ett representativt exempel: Port Cable-Reel Slip Ring
En typisk portkabel-konfiguration hjälper till att visa hur parametrarna går ihop. Som ett illustrativt exempel kan en sådan ring kombinera 400 V trefaseffekt för haspeldriften, 24 V DC kontroll- och begränsningskretsar, en CANbus- eller Ethernet-linje för tillståndsövervakning och några reservkretsar - allt i ett IP66/IP67-förseglat hölje med korrosionsbeständiga-förskruvningar och vertikal montering. De exakta siffrorna ändras per projekt, men grupperingen (kraft, kontroll, data, reserv) och tätningsmålet förblir konsekventa.
Misslyckanden i denna typ av tillämpning är också förutsägbara. Vatteninträngning vid en sliten kabelgenomföring, överhettning av terminalen under kontinuerlig rulldrift och datastörningar där en oskärmad signal går bredvid en kraftring är de tre problemen som dyker upp oftast. Var och en är ett designbeslut som fattats tidigt - gland rating, ledarstorlek och ventilation, och signalseparation - mycket mer än ett tillverkningsfel.
FAQ
F: Vad används en kransläpring till?
S: Den överför kraft, styrsignaler och data mellan en krans fasta bas och dess roterande struktur, så att kranen kan svänga kontinuerligt utan att vrida eller trötta ut kablar.
F: Var sitter glidringen på en kran?
S: Vanligtvis vid den roterande leden: svängringen eller tornet, förarhytten, kabel-spolnavet eller, på marina kranar, den roterande däckspiedestalen. Positionen beror på kranens design.
F: Vilken glidring är bäst för en torn-, hamn-, offshore- eller magnetkran?
S: En tornkran använder ofta en kompakt ring av standardtyp eller-mellantid; en hamnkran behöver en förseglad-högströmsdesign; en marin- eller offshorekran behöver korrosionsbeständig-, förseglad konstruktion, ofta anpassad; och en magnetkran behöver en hög-strömring med termisk höjd vid terminalerna.
F: Kan en kranslirring bära Ethernet-, RS485- eller CANbus-signaler?
A: Ja, med rätt design. Dessa signaler behöver vanligtvis skärmning, tvinnade par och separation från kraftringar. CANbus går upp till cirka 1 Mbit/s och är relativt tolerant, medan Ethernet är mer känsligt för kontaktkvalitet; kraven för CANbus upprätthålls avCAN inom automation.
F: Vilken IP-klassning behöver en slirring för utomhus- eller marinkran?
S: Det beror på exponeringen. Skyddade platser kan acceptera IP54–IP55, medan utomhuskranar, hamnkranar och marina kranar vanligtvis kräver IP65–IP67 med korrosionsbeständiga körtlar och material. Ange den faktiska exponeringen snarare än ordet "vattentät".
F: När behöver jag en anpassad kransläpring istället för en standard?
S: Välj anpassad när ström- eller kretsantalet överstiger standardmodeller, monteringsutrymmet behöver en speciell borrning eller fläns, miljön är hård eller frätande, kraft och känslig data delar ett gränssnitt eller projektet kräver dokumentation, testning eller certifieringsstöd.
F: Vilken information behöver en leverantör för att citera en kransläpring?
A: Krantyp och position; spänning och ström per krets; kontinuerlig och toppström; antal kretsar efter typ; signalprotokoll och datahastighet; IP-klassificering och miljö; montering och utrymme; hålstorlek och bultmönster; rotationshastighet och arbetscykel; temperatur; och eventuella certifieringsbehov.
Slutsats
Tillämpningar för kransläpring handlar om att hålla kraft, kontroll, säkerhetssignaler och data anslutna medan kranen arbetar under verklig mekanisk och miljöbelastning. Börja med applikationen - där ringen är installerad, vad den måste överföra, hur ofta kranen roterar och vilka förhållanden den måste överleva - och definiera sedan den elektriska belastningen, antalet kretsar, signaltyp, kapslingsskydd, monteringsutrymme, kabeldragning och underhållsbehov.
En väl-specificerad släpring minskar kabelvridning, stöder kontinuerlig rotation, skyddar signalkvaliteten och gör framtida underhåll enklare. Om du redan har din krantyp, elektriska belastning, signallista och miljö, skicka dessa parametrar för att begära enanpassad kransläpringsdesignanpassad till maskinen snarare än en generisk del.
